Товар есть в наличии

Розничная цена: 2800руб.

Оптовая цена: 2000руб. (1 коробка 45шт.)

Контроллер электронных ключей iButton СТМ12 / Controller STM12Индивидуальная упаковка для контроллера электронных ключей iButton СТМ12 / Controller STM12

Преобразователь интерфейса координатного домофона в цифровую абонентскую линию ДП-K2Д





Преобразователь интерфейса координатного домофона в абонентскую линию с цифровой адресацией ДП-K2Д (далее - ДП-K2Д) предназначен для адаптации координатного домофона, рассчитанного на работу со стандартными координатными абонентскими устройствами, к использованию абонентских устройств с цифровой адресацией вызова.

ДП-K2Д подключается к домофону по линиям LU и LN, вместо коммутатора; поддерживается протокол вызова домофонов Цифрал/Элтис. На выходе ДП-K2Д имитирует работу абонентской линии с протоколом цифровой адресации стандарта Proel.

Принцип работы: при получении вызова от домофона, ДП-K2Д имитирует подключение лежащей координатной трубки, одновременно производит адресацию соответствующей по номеру трубки на цифровой абонентской линии с выдачей на линию вызывной мелодии. Когда абонент ответит на вызов (поднимет трубку) - ДП-K2Д прекращает вызов абонента, переводит домофон в состояние «разговор» и разрешает соединение по аудио-каналу. В процессе разговора контролируется состояние домофона и действия абонента:

- когда абонент нажимает на кнопку разблокировки двери — эта команда отправляется в домофон на исполнение;

- когда абонент кладёт трубку на базу — производится разрыв соединения, сброс абонентской линии и приведение всех устройств в изначальное (дежурное) состояние;

- когда состояние «отбой» приходит со стороны домофона — так же производится сброс абонентской линии и переход в дежурное состояние.

При необходимости можно подключить несколько устройств ДП-K2Д по разным каналам LU, с организацией отдельных абоненских линий для каждой следующей сотни абонентов. Для домофона, способного через один выход LU адресовать с помощью протокола Цифрал/Элтис более сотни абонентов, одним устройством можно обслуживать линию на 255 абонентов.

Основные технические характеристики ДП-K2Д:

Количество адресуемых абонентов: до 255;

Ограничение на время связи — отсутствует;

Напряжение питания: +12..15В постоянного напряжения;

Потребляемый ток - не более 1А,

Режим работы: круглосуточный;

Назначение контактов:

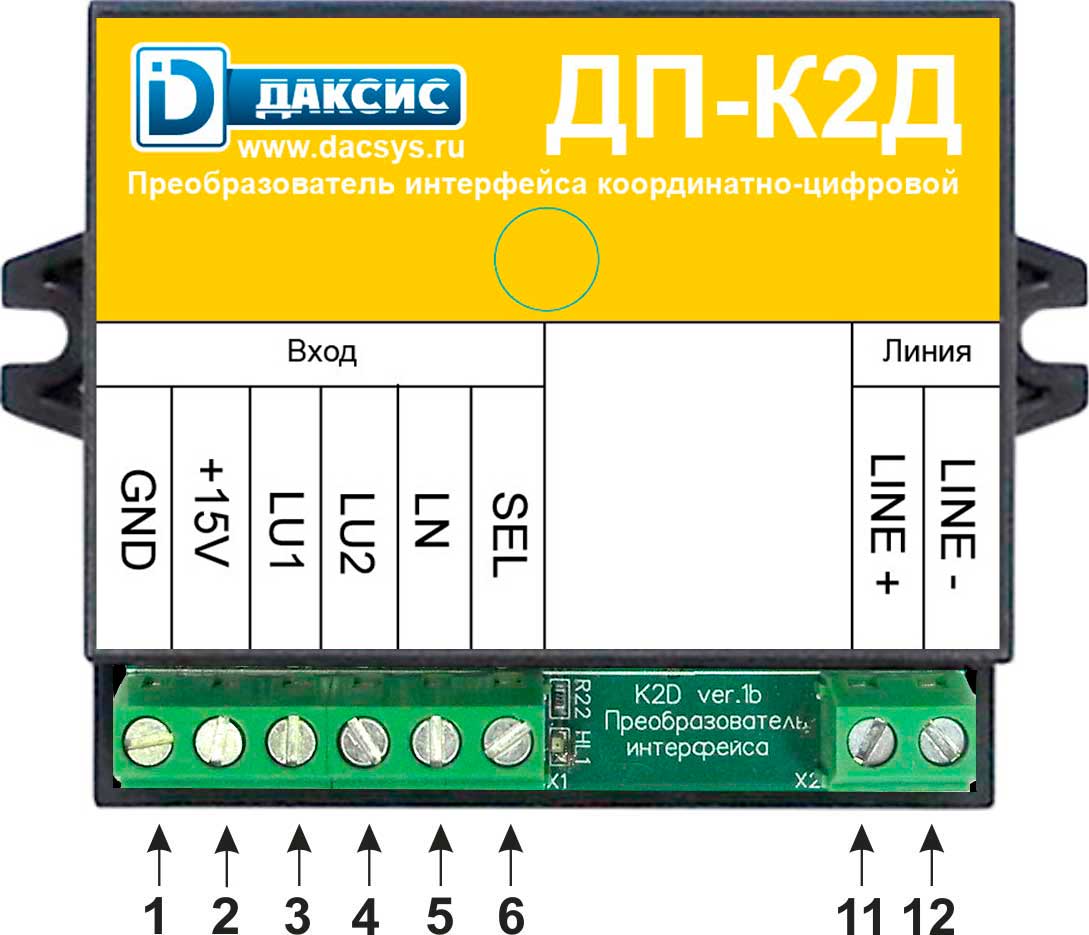

Схема подключения преобразователя ДП-К2Д / DP-K2D



1. Общий провод питания устройства

2. Питание устройства +12..15В 1А

3. Вход сигнала LU от координатного домофона

4. Вход сигнала LN от координатного домофона

5. RS485, «A+»(Только в расширенной версии)

6. RS485, «B -»(Только в расширенной версии)

11. Выход «Line+» абонентской линии

12. Выход «Line -» абонентской линии

Упаковка:

Размер платы преобразователя ДП-К2Д 40х59х15

Размер преобразователя ДП-К2Д в корпусе 57х66х23

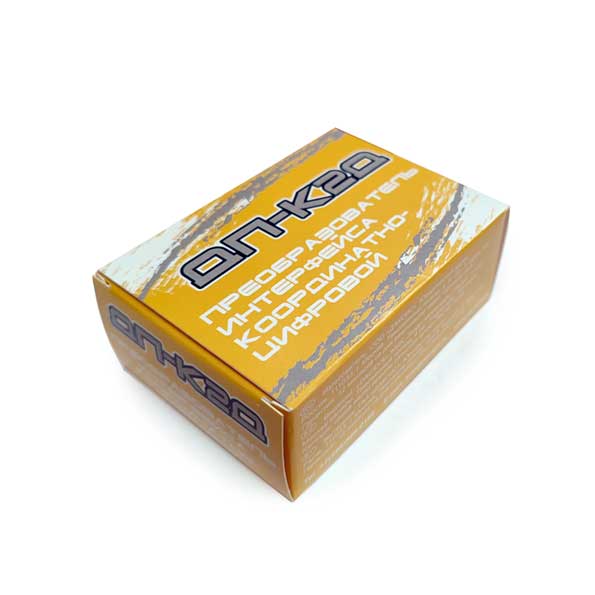

Индивидуальная упаковка преобразователя ДП-К2Д имеет размер 80х60х32

Групповая упаковка имеет размер 267х160х187, вес одной коробки с ДП-К2Д (45шт.) 3,1кг.

Индивидуальная упаковка контроллера СТМ12 компании ДАКСИС / box DACSYSГрупповая упаковка контроллера СТМ12 компании ДАКСИС / box DACSYS

Штрих-Код товара в системе GS1: 4640043960310
